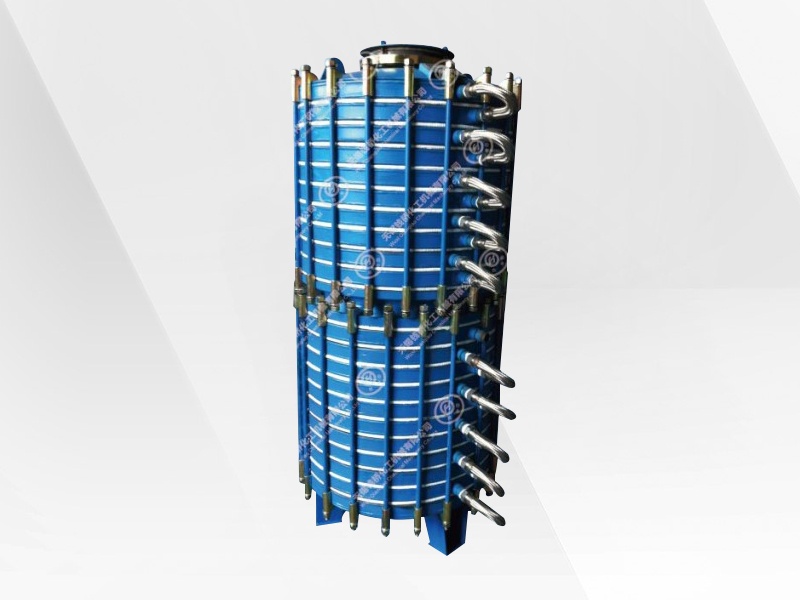

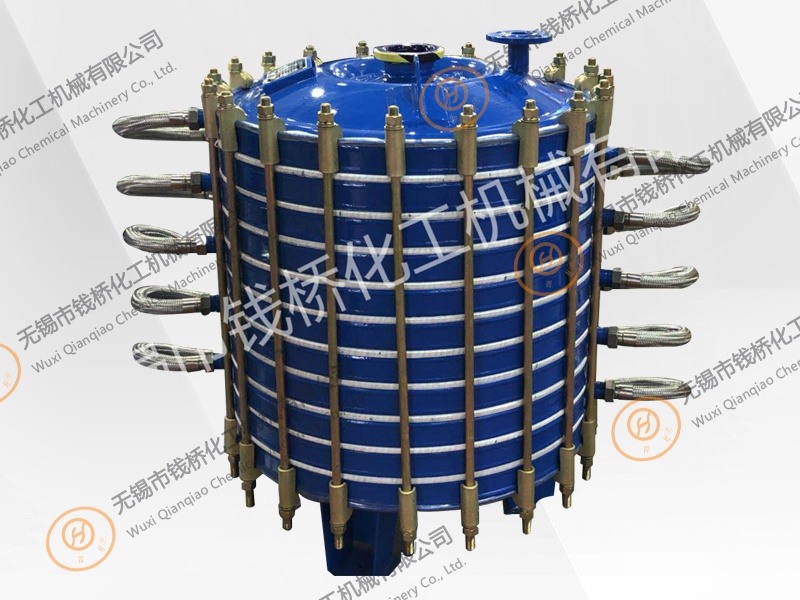

新型搪玻璃片式冷凝器
產品介紹
新型搪玻璃冷凝器：采用新型模具和焊接工藝,保證設備的密封和內部的承壓能力,不爆瓷不泄露,簡單易用,性價比高。
P系列搪玻璃多孔冷凝器
1、設計壓力：器內FV-0.1MPa，夾層0.3MPa；
2、設計溫度：200℃；
3、執行標準：HG/T4298-2019；
搪玻璃新型片式冷凝器說明：
一、性能特點：
1、新型搪玻璃冷凝器可處理氫氟酸、光氣、濃磷酸(濃度>30%，溫度>150，強度(PH>12)及溫度>100℃的一切含氟離子外的所有化工介質。
2、 體積小，重量輕，結構緊湊，通過熱氣流和冷卻水的逆向流動進行熱交換。
3、經過一定的使用期限后，如發生部件損壞，可進行局部更換或減少單片,不會造成整機報廢或停產，大大的延長了整機的使用壽命。
4、我廠生產的搪玻璃新型片式冷凝器可耐真空，且不易結水垢,與同類搪玻璃片式冷凝器相比，熱交換率可提高30%-50%。
5、我廠生產的搪玻璃新型片式冷凝器分W-0.6型和W-1型兩種。另外每種型號分為2孔和6孔兩種規格。
二、使用注意事項：
1、使用壓力:器內耐真空≤0.1Mpa,夾層壓力≤0.2Mpa。(若有特殊要求，訂貨前需通知我公司)
2、搪玻璃的熱沖擊溫度110℃，冷沖擊溫度差≤100℃。
3、本公司的玻璃片式冷凝器比較特殊,不同于常規產品，出廠前已全部進行嚴格測試，請客戶不要隨意解體拆卸，否則本公司概不負責，如有問題請通知本公司，我公司會派專業技術人員上門服務。
三、使用說明：

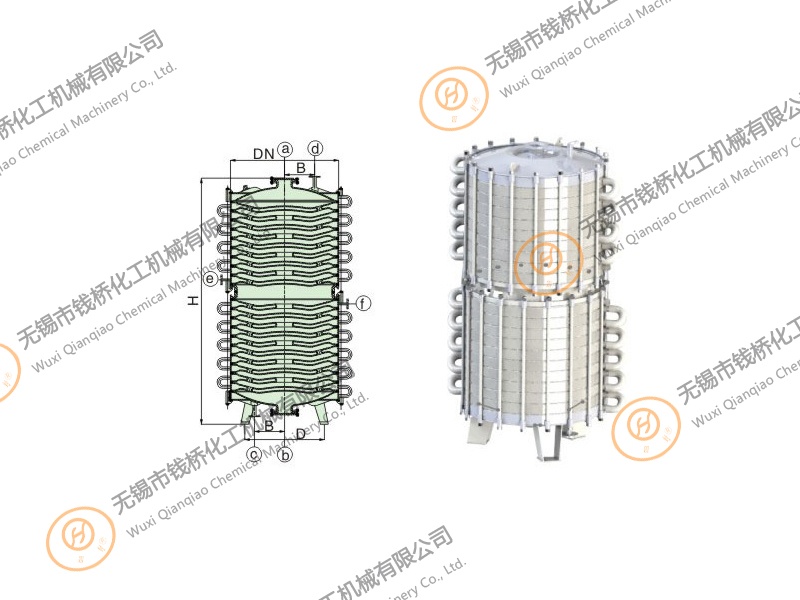

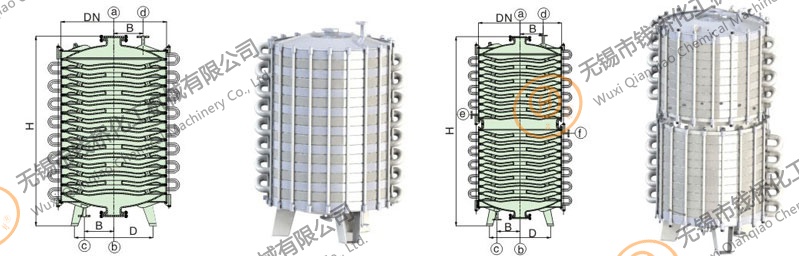

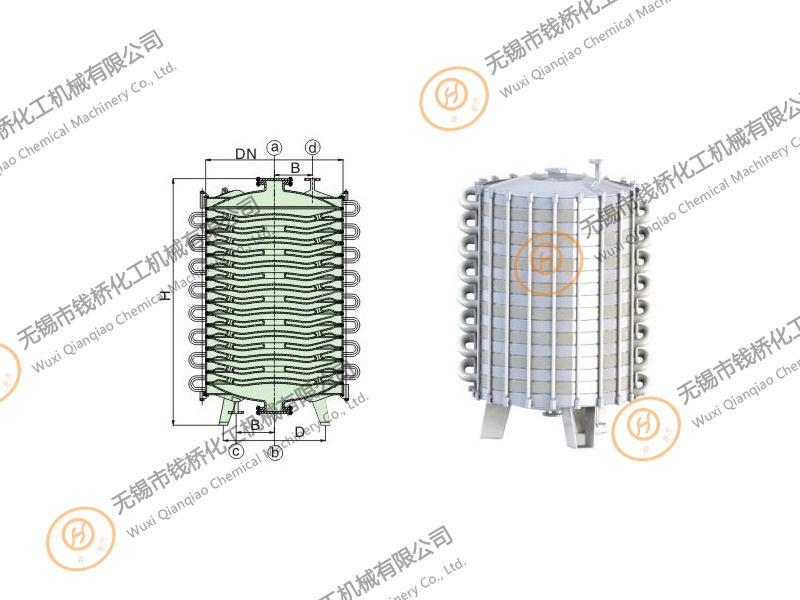

1、本產品一底、蓋、和若干冷凝片、輔之墊圈、雙頭螺柱、螺母組裝而成，組裝時應按圖紙和有關要求進行。
2、熱氣流由蓋部中孔流入,底部中孔流出冷凝液。冷卻水由底部接管進入，蓋部接管流出?？蓳绯隹诘乃疁夭詈屠淠鞯臏囟葋碚{節冷卻水的流量，以進一步提高冷卻效率。
3、冷卻水的PH值應控制在中性,不應小于6,一般在6-8之間，否則鐵膽要吸附氫氧，會引起搪玻璃層大面積剝落，水質應當相對清潔，防止雜質沉積。
4、使用時如發生局部泄漏，可適當檸緊該部位的螺母，但不宜過緊。
5、在使用中應先對冷卻水，后通熱氣流；終止使用時應先停止熱氣流，后停止冷卻水。

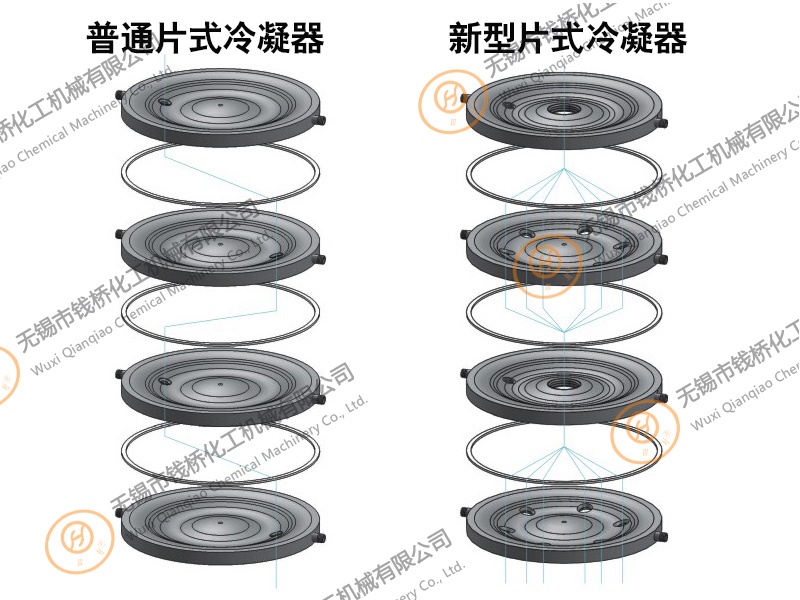

搪玻璃新型片式冷凝器與普通型冷凝器性能參數對比：
普通型搪玻璃片式冷凝器
1.由于采用較小的單孔開口（相互180°交叉)，故增大了流體阻力且氣體分布不均勻,易產生偏流,不適合在高真空使用。
2.單片厚度大，冷卻水流速慢，易結垢，熱交換效低。
3. 一般使用20mm以上墊片，膨脹收縮大，易變形耐壓低，不適合真空密封。
新型搪玻璃片式冷凝器
1. 針對一般片式冷凝器的缺點 加以改進,現已推出新型多孔片式冷凝器。該設備用于真空蒸餾及蒸發裝置,改善了壓力降,解決了易泄露等問題。
2.減少了單片厚度,提高了冷卻水流速；采用六孔設計，液體分布均勻。與同面積的標準型冷凝器相比，傳熱效率提高了30%以上，且不易結垢。
3.采用10mm后墊片，膨脹收縮小，耐壓高，適合高真空密封。
