當前位置：HG/T 2637-2017搪玻璃管件(彎頭)法蘭對法蘭的垂直度檢測方法
發布時間：2021-03-12 14:55:00
HG/T 2637-2017 搪玻璃件幾何尺寸檢測方法
3.21 搪玻璃管件(彎頭)法蘭對法蘭的垂直度
3.21.1 量具
平臺:平面度不大于0.2 mm。
專用直角尺:長邊比管件(彎頭)法蘭外徑最高處稍長。
塞尺:量程0mm~3mm。
3.21.2 測量方法

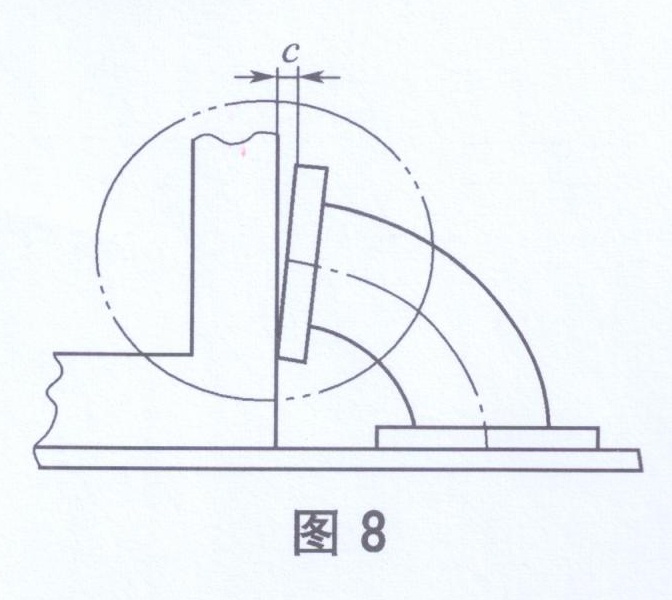

將被測管件(彎頭)法蘭一端放置在平臺上,緊貼另一端法蘭面處放專用直角尺(如圖8所示)，長邊比管件(彎頭)法蘭外徑最高處稍長，用塞尺量取法蘭外徑最高處與直角尺長邊的最大距離c，此值即為管件(彎頭)法蘭對(另一側)法蘭的垂直度。
